沈阳格泰水电设备有限公司

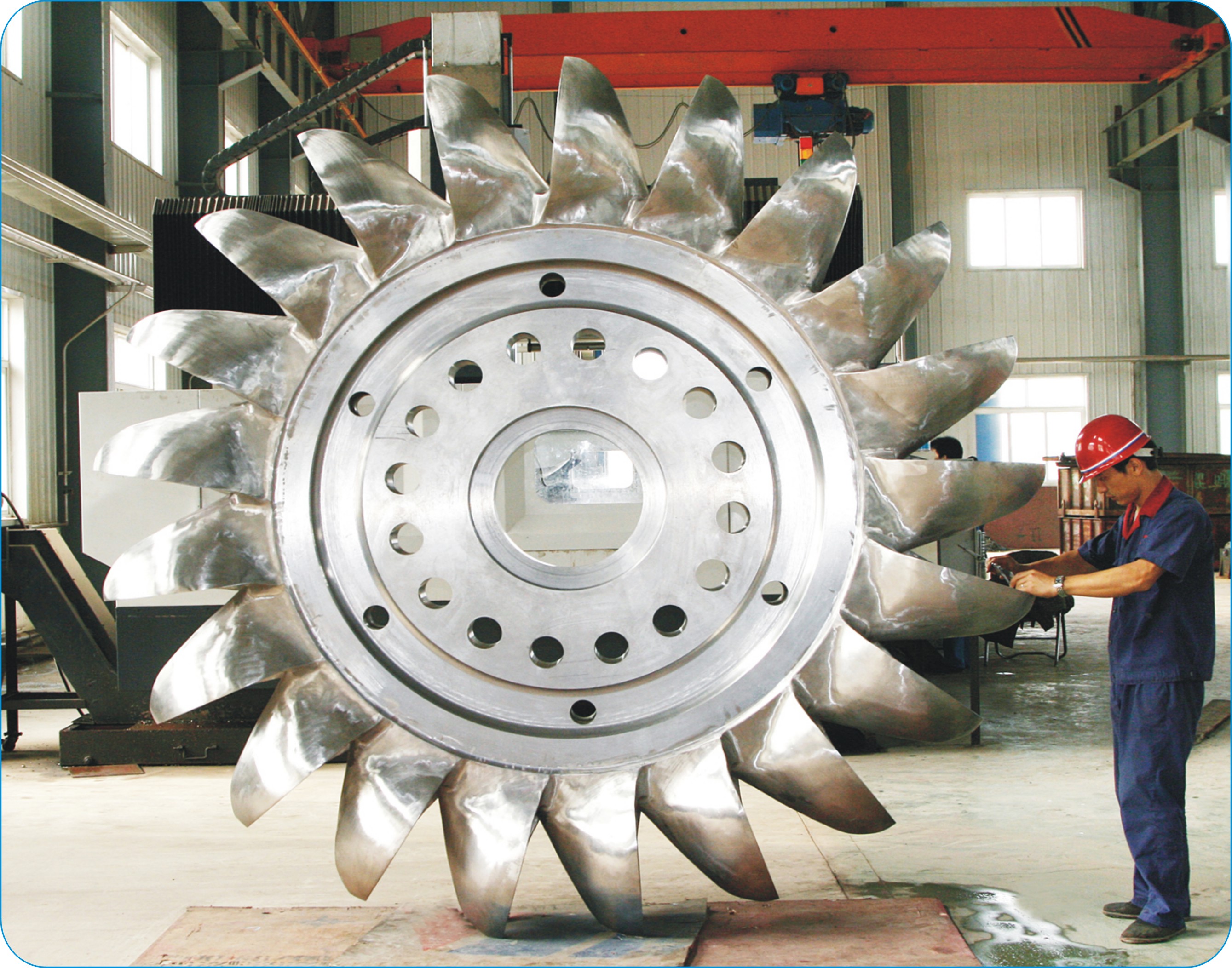

冲击式转轮
  • 冲击式转轮
  • 冲击式转轮
  • 冲击式转轮
  • 冲击式转轮
冲击式转轮冲击式转轮冲击式转轮冲击式转轮

冲击式转轮

冲击式水轮机适用于中高水头,核心部件包括转轮、主轴、喷管装配等。

适用范围:

水头: 100 ~ 1700m
出力: 0.1 ~ 300MW
频率: 50/60HZ
转轮直径: 0.5 ~ 3m

寿命

30-50 years




1. 公司于2015年在加拿大成立海外技术研发中心,通过CFD计算机动态水流模拟系统对电站技术参数及改造电站实际运行情况进行综合分析计算,为用户提供针对性设计,最大限度地发挥电站水资源效能。

冲击式水轮机CFD分析是为了预测水机性能,基于CFD分析结果计算集水管和喷管的水头损失。喷针冲程和流速同样可以计算。根据CFD分析改进喷针和喷管水头损失,并基于分析数据绘制与喷针冲程相关的流速曲线。

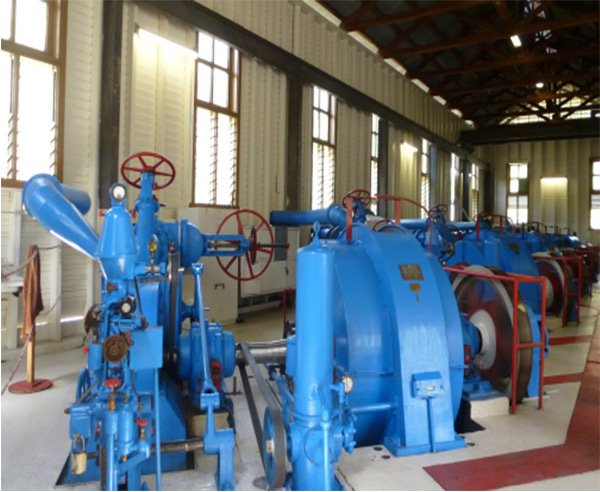

冲击式水轮机发电机组

集水管和喷管的流速分布

冲击式水轮机发电机组

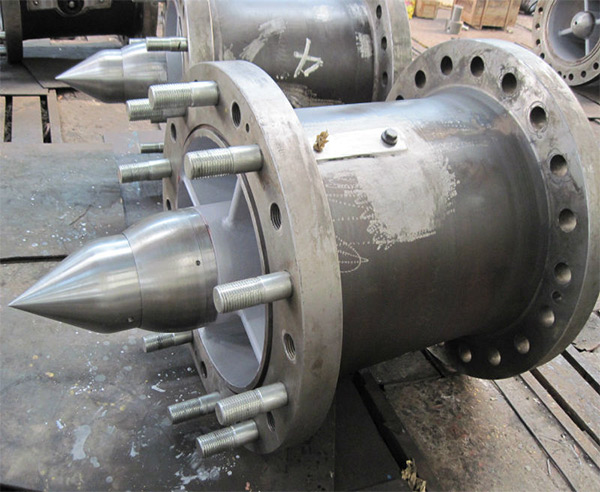

喷管内部和水斗前水流量



CFD分析能模拟水流流入和流出水斗的整个流程,可以直观的看出水流流出水斗压力边是否撞击斗背,如果水流模拟存在过多水力损失,应在水斗优化设计中避免此问题。基于CFD分析结果可以计算出转轮和水斗压力分布,同时水机出力和效率可用于预测各操作节点。

冲击式水轮机发电机组

水斗内的水流



水斗的压力分布可以预测气蚀的位置,分水印后顶端应采取优化设计避免气蚀现象发生。



冲击式水轮机发电机组

Fig.9 预测气蚀位置

水斗的压力分布将应用于冲击转轮疲劳分析,对于各种负荷下水斗应力采用FEA分析进行计算。

冲击式水轮机发电机组

2. 铸件生产采用CAE铸造模拟技术,有助于有效提高产品质量。铸件采用AOD,VOD超低碳精炼钢水制造,在确保产品安全使用的基础上延长了使用寿命。

冲击式水轮机发电机组


3. 原材料可采用国际标准,关键部件,如转轮,导叶可采用锻造和整体数控加工。

ASTM A473 S41500 和 ASTM A743 CA6NM(%) 化学成分


Material No.CSiMnPSCrNiMo
ASTM A473 S41500≤0.05≤0.600.5-1.0≤0.030≤0.03011.5-14.03.5-5.50.40-0.80
ASTM A743 CA6NM≤0.06Max1.0Max1.0≤0.040≤0.03011.5-14.03.5-4.50.40-1.0



ASTM A473 S41500 和 ASTM A743 CA6NM 机械性能

ASTM A473 S41500≥620≥795≥15≥45≥50≤295
ASTM A743 CA6NM≥550≥755≥15≥35≥50≤285




4. 国际先进的加工和测试设备加之经验丰富的专业工程师队伍,保证了良好的产品质量。



5. 所有产品均按国际标准和客户特殊要求进行严格检验。


冲击式水轮机发电机组

RT

冲击式水轮机发电机组

MT




冲击式水轮机发电机组

 PT

冲击式水轮机发电机组

动平衡



冲击式水轮机发电机组

Profile Checking


6. 在电站的设计中针对机组装配结构,我公司通过三维造型对其进行优化设计,通过三维设计软件,把调节机构可能涉及的所有零部件按照电站实际情况进行模拟装配,能有效的预防和快速解决零部件之间的干涉问题;再通过运动仿真,使整个机构一目了然,对零部件的加工和预装起到很大帮助。

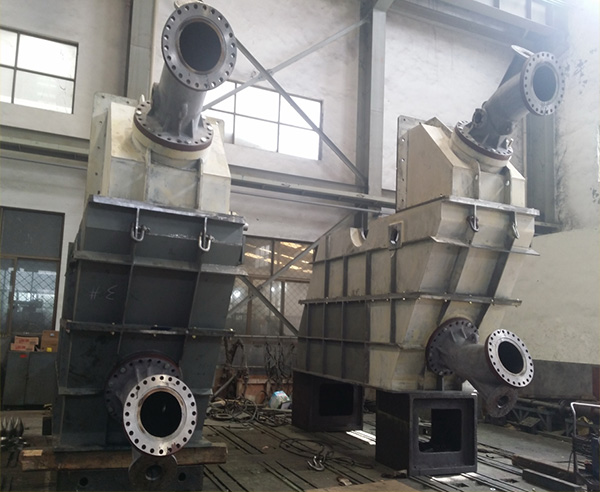

冲击式水轮机发电机组   冲击式水轮机发电机组

7.为每个项目根据合同要求制定生产计划,并严格遵守以确保交货日期。

冲击式水轮机发电机组


格泰可以根据国际标准和特殊客户要求设计生产产品,我们使用的标准包括但不限于以下内容:

IEC标准

ASTM标准

CCH70-3标准

EN(UNI-DIN)标准

JIS标准

ISO1940-1-2003标准

ASME标准

中国国标

我们致力于为您提供最好的产品和解决方案,提供实地考察测量、电站综合评估、制定个性化的解决方案、指导安装、验收测试等全方位的服务与保障。我们会用专业知识和技术,帮您充分释放潜能,创造更多的价值!

电站改造

备品备件

电站问题解决

专业培训

20多年成功的水轮机设计,生产和出口经验,是世界知名公司长期合作供应商,如:三菱日立电力系统有限公司、东芝水电、通用电气、阿尔斯通、东方电气、哈尔滨电机厂、哈电、华电等。

持续投资用于引进最先进的设备,人才和不断提升研发设计能力。

高性价比的产品,帮您在规定的预算和时间范围内完成项目。产品受到国内外客户的广泛认可和好评。

产品获得的项国家专利和创新奖项。

产品符合欧标,美标,日标,国标,德标等国际标准要求。

快速和专业地回应您的需求,我们会尽最大努力实现我们对您的承诺:您看到并听到的就是您得到的。

实施严格的原料质量控制,完善的质量管理系统,先进的检测手段,保证产品质量。

提供项目全程支持,帮助您应对水电项目中的挑战。

    诚信,热情,专业,我么热爱所做的事业并创造价值,尽管我们并不完美,但我们在不断的学习和提升,感谢所有尊贵的客户给我们机会,让我们了解彼此是不是对方的“MR.Right,我们会在这里等您,期待与您一起开启一段有意义的旅程!



你是贸易公司还是制造商? 是否提供OEM服务?

答: 我们是一家拥有20多年成功水轮机制造经验的工厂,国际知名公司的长期合格供应商,可提供OEM服务。

交货时间多久?

答:交货期一般为合同签定且收到预付款后120-270个工作日,具体视项目而定。

如何确保产品质量?

答:实施严格的原料质量控制,完善的ISO9001质量管理系统,先进的检测手段,保证产品质量。我们会对每个项目产品在各个阶段按照相关国际标准进行各种严格检测,如力学性能,化学成分,硬度,表面粗糙度,尺寸检查,型材检测,NDT测试(UT / MT / RT / PT),平衡,压力测试等。产品受到客户普遍认可。

标准包装和运输方式是什么?

答:坚固海运包装,并有清晰唛头标记,可以通过陆运,海运,空运将产品运输到合同规定的任何港口或场地。

您是否提供水轮机安装服务?

答:可根据客户需求提供现场指导安装及测试服务,专业技能培训,维修及运营培训。

产品质保期多久?

产品质保期为现场调试后12个月或交货后18个月,以先到者为准; 我们提供产品提供终身跟进服务,另外我们将在24个工作小时内响应客户需求。

标准付款条件是什么?

通常我们接受的付款方式为T / T和L / C。

产品是否有价格优势?

三星的价格,五星级的私人定制化产品及服务,我们的产品具有良好的性价比,是智慧客户精挑细选后的最终选择。

水轮发电机报价需要哪些参数?

通常我们需要额定水头,额定流量,额定装机容量,电压,频率和转速。信息越全面越好。

为何要进行电站改造?

通过优化利用现有水资源提高发电量
增加发电收入
降低服务和维护成本
降低停机和非计划维护的风险
改进/提高工厂的可靠性和可用性
改善工厂的健康和安全
符合环保法规

如有任何其他问题,请致电或发邮件给我们。
