产品介绍

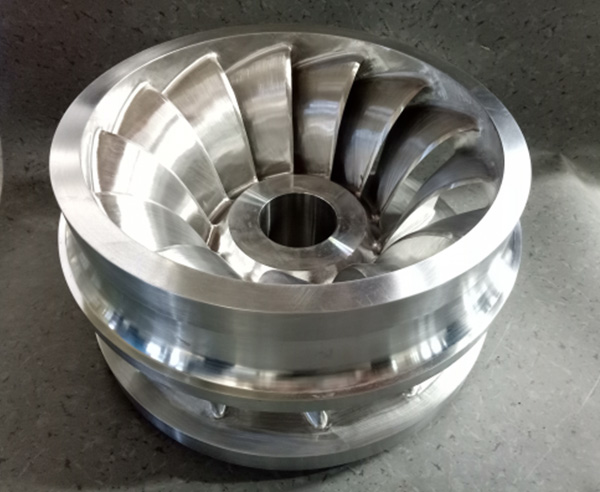

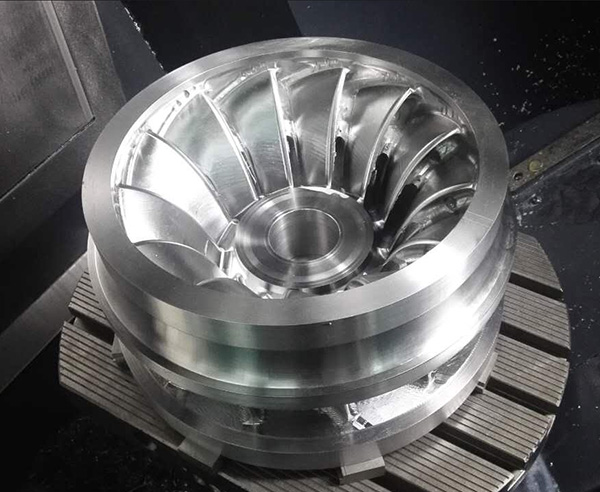

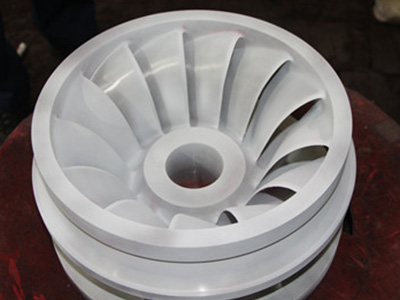

整体锻造+ 100%数控加工混流转轮
1. 针对混流式转轮运行中易产生汽蚀、磨损,叶片与上冠下环焊接处开裂,叶片掉块等现象,我公司对混流式转轮制作工艺实施了创新改进:即通过整体锻造完全数控加工成型,这样可以有效地解决转轮过流表面因内部细小气孔、夹渣而加速的汽蚀及磨损,并且彻底解决了传统工艺中焊接应力未完全释放造成的安全隐患,延长了转轮的使用寿命。
另外对于高水头混流式转轮因流道狭长,不能满足加工要求,以及转轮直径偏大、高度偏高不能一次锻造成型的混流式转轮,格泰水电采用在转轮叶片中部分瓣,上冠、下环连同部分叶片分别锻造、完全数控(CNC)加工成型后再焊连在一起的生产工艺,因焊接位置位于叶片中部,便于焊接,通过单焊道组焊,有效地保证了焊接质量且焊道避开了转轮运行中易产生裂纹的区域,提高了转轮的安全使用性能,延长转轮的使用寿命。

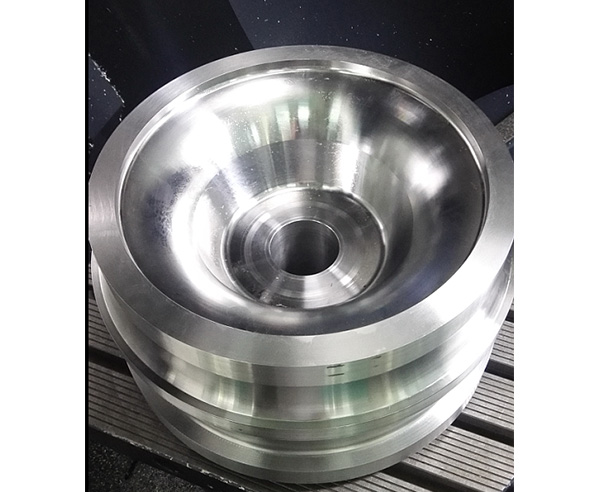

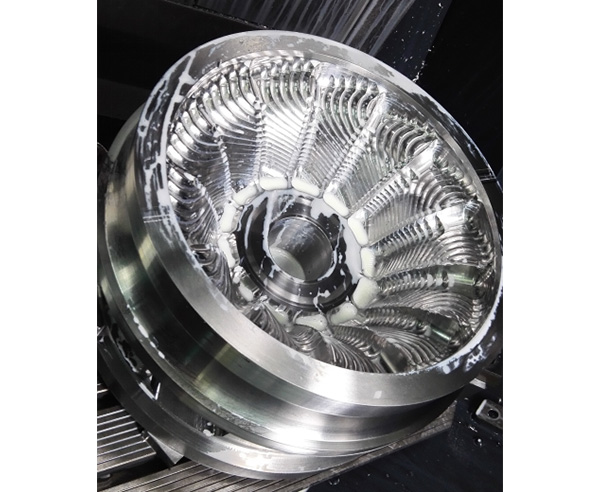

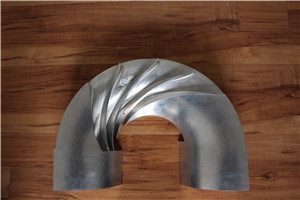

以下是我公司应用五轴联动高精度数控机床完全数控(CNC) 加工锻造的混流式转轮样件(半体)。

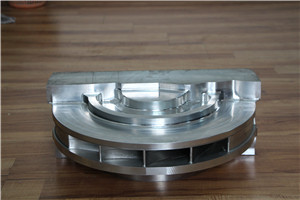

上冠连同部分叶片的锻造数控(CNC)加工样件 | 下环连同部分叶片的锻造数控(CNC)加工样件 | 上冠、下环连同部分叶片对接组焊样件 |

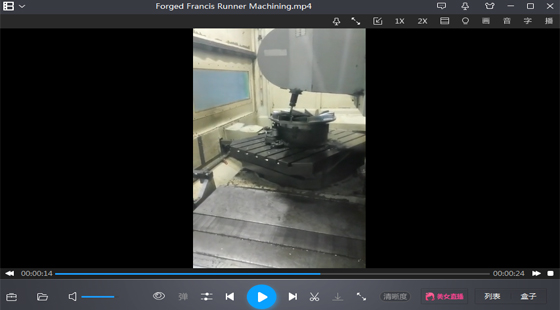

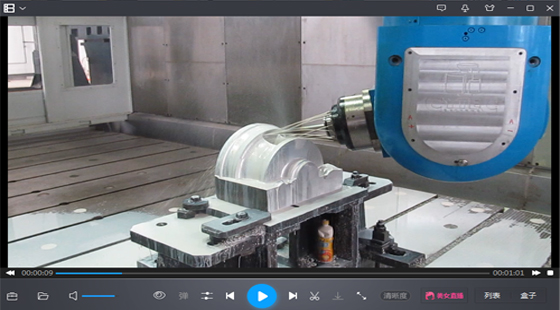

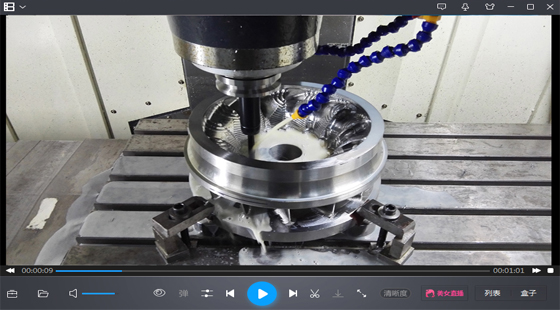

2. 整锻数控加工混流转轮加工视频。
3. 公司执行ISO 9001质量管理体系以确保更好的管理控制。
4.公司于2015年在加拿大成立海外技术研发中心,通过CFD计算机动态水流模拟系统对电站技术参数及改造电站实际运行情况进行综合分析计算,为用户提供针对性设计,最大限度地发挥电站水资源效能。
5.铸件生产采用CAE铸造模拟技术,有助于有效提高产品质量。铸件采用AOD,VOD超低碳精炼钢水制造,在确保产品安全使用的基础上延长了使用寿命。
6.原材料可采用国际标准,关键部件,如转轮,导叶可采用锻造和整体数控加工。
ASTM A473 S41500 和 ASTM A743 CA6NM(%) 化学成分
Material No. | C | Si | Mn | P | S | Cr | Ni | Mo |
ASTM A473 S41500 | ≤0.05 | ≤0.60 | 0.5-1.0 | ≤0.030 | ≤0.030 | 11.5-14.0 | 3.5-5.5 | 0.40-0.80 |
ASTM A473 S41500 和 ASTM A743 CA6NM 机械性能
Material No. | σ0.2(Mpa) | σb(Mpa) | δ5(%) | ψ(%) | Akv (J/cm2) | HB |
ASTM A473 S41500 | ≥620 | ≥795 | ≥15 | ≥45 | ≥50 | ≤295 |
7. 国际先进的加工和测试设备加之经验丰富的专业工程师队伍,保证了良好的产品质量。
8.所有产品均按国际标准和客户特殊要求进行严格检验。

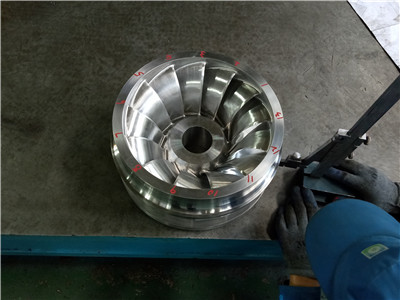

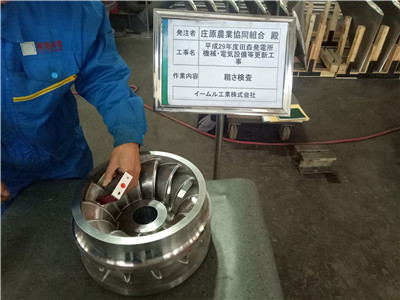

尺寸检查 | 粗菜度测试 |
硬度测试 | PT测试 |

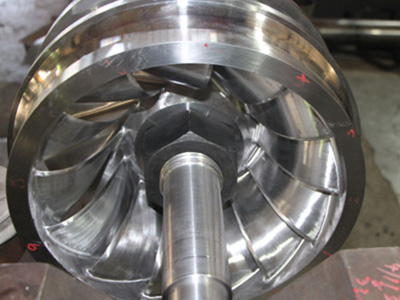

平衡测试 |
