云南省绿水河二级电站混流式机组改造

2018-05-08


存在问题:绿水河电站为混流式高水头多泥沙电站,电站最高水头331m,原机组过流部件磨损非常严重,每两年必须进行一次大修。经过40余年的运行,蜗壳末端出现穿孔磨穿现象,存在严重安全隐患;同时,因电站水头较高,原机组顶盖刚度不够,导致运行时变形较大,且经常出现不关球阀停不了机的现象,给电站运行及检修带来较大困扰。

另一方面,水轮机效率明显偏低,真机效率实验测得原水轮机最高效率仅为84.88%,远远低于同类电站水平。


新转轮型号:HLGT106-LJ-144


改造结果:采用基于全流道整机CFD模拟分析,对水轮机进行整体优化设计,包括水力性能指标和强度结构要求的一体化设计,研发出长短叶片结构的新型高效转轮。新机组安装运行后,在振动及噪音方面也得到明显改善。经真机实测,水轮机效率提升至92.03%,彻底解决了电站多年来存在的上述问题。


云南省绿水河二级电站混流式机组改造

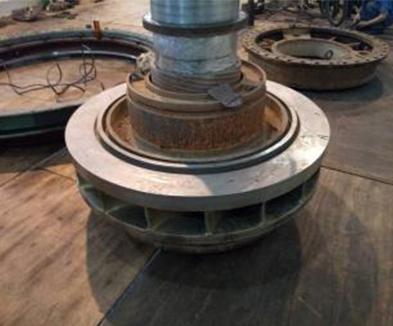

原转轮

云南省绿水河二级电站混流式机组改造

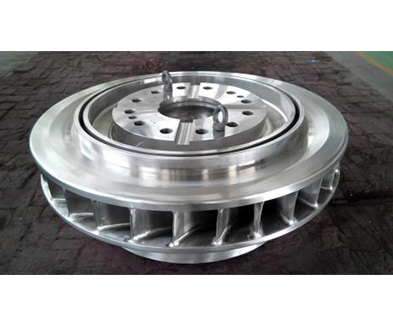

新转轮

云南省绿水河二级电站混流式机组改造

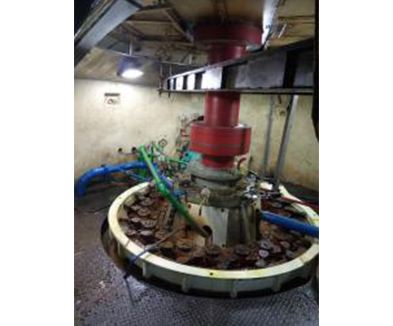

原导水机构

云南省绿水河二级电站混流式机组改造

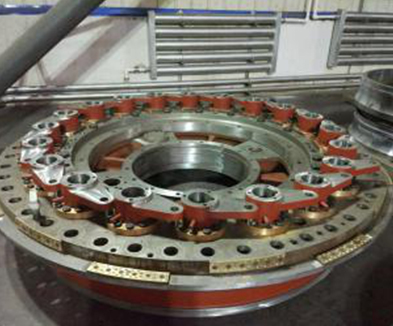

新导水机构

云南省绿水河二级电站混流式机组改造云南省绿水河二级电站混流式机组改造
